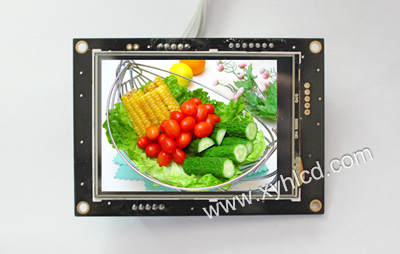

3.2寸TFT彩色LCD显示屏
3.2寸TFT彩色LCD显示屏
3.2寸TFT彩色LCD显示屏
- 产品详情
- 产品参数
产品参数
输入电压：5V±5 电流：小于 200mA
结构尺寸
| LCD模块 | 95.6*67.66*3.6mm |
| LCD屏幕 | 71.0*51.6mm |
| LCD显示区域 | 64.8*48.6mm |
屏幕类型：
TFT液晶屏
什么是tft液晶屏（百度百科）
接口定义
模块上 J1 为通讯接口
控制命令
本模块使用字符串形式控制各种操作模块上电显示图片，然后在 3 秒钟无操作的情况下会自动浏览内存卡里的图片数据
命令格式为命令字开头，后面接参数列表，参数用空格隔开，后面是一个回车符，注意回车
符是必须的。在模块执行命令的时候 BUSY 信号为底，此时不能在接收命令，直到 BUSY
信号恢复为高电平
例如“CMDn1n2……回车”
以上表格中的参数 n1，n2…表示一个 16 位的无符号整形数据；s1，s2…表示字符串。
| 类别 | 命令格式 | 参数说明 | 备注 |
| 清屏 | CLS n1 | n1 表示颜色 | 用指定颜色填充整个屏幕 n1 如果省略的话则显示全 屏显示黑色 |
| 填充颜色 | CLR n1 n2 n3 n4 n5 | n1 表示起点 X 坐标 n2 表示起点 Y 坐标 n3 表示终点 X 坐标 n4 表示终点 Y 坐标 n5 表示颜色 | 用指定颜色填充指定区域 |
| 调出一幅图片 | PIC n1 n2 n3 | n1 表示图片编号 n2 表示起点 X 坐标 n3 表示起点 Y 坐标 | n1 的范围是 0~999 n2,n3 如果省略的话则在 坐标原点（0,0）位置显示 图片如果图片大小超出屏 幕范围则自动剪裁适合屏 幕 |
| 剪切一幅图片 | CUP n1 n2 n3 n4 n5 n6 n7 | n1 表示图片编号 n2 n3 表示起点 X， Y 坐标 n4 n5表示在大图中 的 X,Y 坐标 n6 n7表示要剪切部 分的 X,Y 大小 | n1 的范围是 0~999 |
| 显示动画 | MOT n1 n2 n3 n4 n5 | n1 n2 表示起点 X,Y 坐标 n3 n4 表示动 画图片序号的起始 和终点n5表示动画 间隔时间单位是 ms | |
| 关闭动画 | MOFF | 无 | |
| 浏览图片 | ALL | 无 | 在原点处显示所有图片， 用于检查图片数据是否正 确 |
| 显示字符串 | STR n1 n2 n3 sl | n1 表示起点 X 坐标 n2 表示起点 Y 坐标 n3 表示颜色 n4 表示字符串 | 英文字体是 8×16 汉字字体是 16×16 Sl 的长度应小于 100 Sl 可以直接包含汉字 |
| 画点 | DOT n1 n2 n3 | n1 表示起点 X 坐标 n2 表示起点 Y 坐标 n3 表示颜色 | |
| 画线 | LINE n1 n2 n3 n4 n5 | n1 表示起点 X 坐标 n2 表示起点 Y 坐标 n3 表示终点 X 坐标 n4 表示终点 Y 坐标 n5 表示颜色 | 画一条线段 |
| 画圆 | CIRCLE n1 n2 n3 n4 | n1 表示起点 X 坐标 n2 表示起点 Y 坐标 n3 表示半径 n4 表示颜色 | 画一个圆 |
| 画矩形 | RECT n1 n2 n3 n4 n5 | n1 表示起点 X 坐标 n2 表示起点 Y 坐标 n3 表示终点 X 坐标 n4 表示终点 Y 坐标 n5 表示颜色 | 画一个矩形 |
| 打开背光 | LEDON | 无 | |
| 关闭背光 | LEDOFF | 无 | |
| 设置波特率 | BAUD n1 n2 | n1 表示波特率 n2 重复一遍波特率 | 2400，4800，9600，19200, 38400,56000,57600,115200 设置完需要复位 |
外形图纸
3.2寸TFT彩色液晶显示屏图片处理：
把相应的图片转换成 BMP 格式，表上序列号 000,001,002,003….放置 BMP_FILE 文件夹里
面,点击 BMP.exe 和 MakeDAT.bat 两个处理文件，在 BMP_DATA 文件夹中自动生成三个文
件，
1.BMPDATA.Bin
2.TABLE.bin
3.BmpDataBin.h
1.代表是数据文件，所有图片的数据都在里面
2.代表表格文件，也就是索引文件
3.代表图片序列号文件 只作参考
只要把 1 和 2 两个文件拷贝到你的内存卡里面就可以使用了.
3.2寸TFT彩色液晶屏参考电路：
